Επισκόπηση προϊόντος

Διαδικασία συγκόλλησης πλαστικού καθηλωτικού θερμού

Το ζεστό πριτσίνωμα είναι μια μέθοδος συγκόλλησης που θερμαίνει επιλεκτικά θερμοπλαστικά πριτσίνια που περνούν μέσα από προκαθορισμένες οπές του εξαρτήματος που πρόκειται να συνδεθεί. Αφού λιώσει ο στύλος του πριτσινιού, ασκείται πίεση για να σχηματιστεί η κεφαλή του πριτσινιού και ο σύνδεσμος διατηρείται σφιγμένος μέχρι το λιωμένο υλικό να κρυώσει και να στερεοποιηθεί. Αυτό δημιουργεί έναν ασφαλή μηχανικό δεσμό μεταξύ του θερμοπλαστικού και του ταιριαστού εξαρτήματος.

   Βασικά πλεονεκτήματα:

1. Χωρίς κραδασμούς κατά την επεξεργασία, γρήγορη ταχύτητα και υψηλή απόδοση

2. Απλή δομή και διαδικασία, εξαιρετική σταθερότητα

3. Ισχυρή αντοχή συγκόλλησης, αντοχή στην κρούση και καλή απόδοση στεγανοποίησης

4. Υψηλό κόστος απόδοσης

5. Δεν απαιτούνται κόλλες, διαλύτες ή μηχανικοί συνδετήρες — εξοικονόμηση ενέργειας και φιλικό προς το περιβάλλον

6. Καθολικός σχεδιασμός εξοπλισμού, γρήγορη αλλαγή καλουπιού, κατάλληλος για ευέλικτη παραγωγή

Προϊόντα:

• Αριστερά και δεξιά πίσω πλαϊνά διακοσμητικά πλαίσια (6θέσια, κάτω επένδυση κολόνας D)

• Αριστερή & Δεξιά Εσωτερική πλευρική επένδυση Εσωτερικά πάνελ (5θέσια, κάτω επένδυση αριστερής κολόνας D)

• Υλικό: PC+ABS

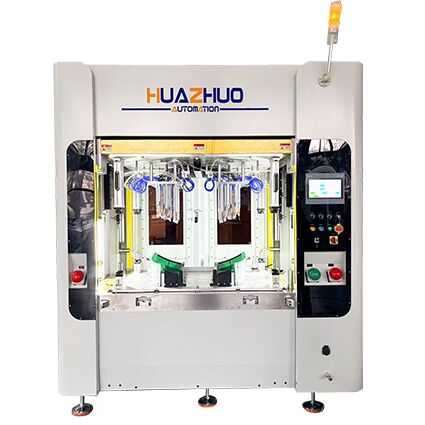

Το σύστημα αυτοματισμού συγκόλλησης Hot Riveting της Huazhuo έχει σχεδιαστεί για συναρμολόγηση υψηλής αντοχής και υψηλής συνέπειας εσωτερικών και εξωτερικών πλαστικών εξαρτημάτων αυτοκινήτου.

Το σύστημα ενσωματώνει θερμικά πριτσίνια ελεγχόμενα από σερβομηχανισμό, θερμικό έλεγχο ακριβείας και αυτοματοποιημένη τοποθέτηση, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εξαρτημάτων επένδυσης αυτοκινήτου σε διαφορετικές πλατφόρμες οχημάτων.

Αυτό το μηχάνημα είναι εξοπλισμένο με δύο σετ καλουπιών, το καθένα σχεδιασμένο για διαφορετικό προϊόν.
Κάθε καλούπι περιέχει δύο κοιλότητες (αριστερό & δεξιό μέρος), βελτιώνοντας σημαντικά την παραγωγικότητα.
Παρέχει σταθερή, αποτελεσματική και χωρίς ελαττώματα απόδοση καυτού πριτσίνωσης.

Σχεδιασμένο ειδικά για προμηθευτές αυτοκινήτων Tier-1 και Tier-2, το σύστημα εξασφαλίζει υψηλή επαναληψιμότητα, έξυπνη παραγωγή και ελάχιστη εξάρτηση από τον χειριστή.

Βασικά Πλεονεκτήματα

1. Multi-Point Synchronous Hot Riveting

• Ακρίβεια θέσης πριτσίνωσης έως ±0,1 mm

• 12–48 σημεία πριτσινιού ανά κύκλο (προσαρμόσιμο έως 96)

• Συμβατά υλικά: PP, ABS, PC+ABS, TPO κ.λπ.

• Η σερβοελεγχόμενη καμπύλη θέρμανσης εξασφαλίζει σταθερό και ομοιόμορφο σχηματισμό πριτσινιών

2. Βελτιστοποιημένο για εφαρμογές επένδυσης πίσω πλευράς

Ειδικά σχεδιασμένο για:
Αριστερά & Δεξιά Πίσω Πλαϊνά Διακοσμητικά Πάνελ (κάτω επένδυση με κολόνα D 6 θέσεων)
Τα χαρακτηριστικά περιλαμβάνουν:

• Συμμετρικά εξαρτήματα μεγάλου μεγέθους

• Πολλαπλά σημεία συγκόλλησης και επίπεδα ύψους

• Σύγχρονη διαμόρφωση στύλων πριτσινιών με διαφορετικά ύψη

• Ενσωματωμένη αντιχαρακτική προστασία και εξαρτήματα ακριβούς εντοπισμού

3. Γρήγορη αλλαγή καλουπιών & υψηλή προσαρμογή

• Αρθρωτή βάση μηχανής, αλλαγή καλουπιού σε <15 λεπτά

• Υποστηρίζει τρόπους παραγωγής ενός σταθμού ή δύο σταθμών

• Εξαρτήματα πλήρως προσαρμοσμένα σύμφωνα με τη δομή επένδυσης της πίσω πλευράς

4. Ευφυής συνδεσιμότητα Industry 4.0

• PLC + 10" HMI

• Υποστηρίζεται η επικοινωνία OPC-UA

• Τα δεδομένα εξόδου περιλαμβάνουν:

  • Αναλύσεις χρόνου κύκλου

  • Καμπύλες ύψους πριτσινιών

  • Παρακολούθηση ΟΕΕ

  • Ειδοποιήσεις προγνωστικής συντήρησης

Σενάρια εφαρμογής

Κατάλληλο για την παραγωγή μεγάλης γκάμας εσωτερικών και εξωτερικών ανταλλακτικών αυτοκινήτων, συμπεριλαμβανομένων:
Πίνακες οργάνων, πάνελ επένδυσης, διακοσμητικά εξαρτήματα, μέρη καθισμάτων, γαρνιτούρες, γρίλιες, βραχίονες κ.λπ.

Πέρα από τις εφαρμογές της αυτοκινητοβιομηχανίας, το ζεστό κάρφωμα είναι επίσης εφαρμόσιμο σε διάφορα ηλεκτρονικά και ηλεκτρικά εξαρτήματα όπως συγκροτήματα PCB, περιβλήματα μετρητών και άλλα.

Τεχνικές Προδιαγραφές

Γιατί να επιλέξετε το Huazhuo;

• Εσωτερικές εγκαταστάσεις Ε&Α και κατασκευής 20.000 m²

• 12+ χρόνια εμπειρίας στον μη τυποποιημένο αυτοματισμό αυτοκινήτων

• Εκτεταμένα αρχεία παράδοσης έργων OEM / Tier-1

• Αποδεδειγμένες λύσεις εξοπλισμού, εργαλείων και διεργασιών

Εξυπηρέτηση μετά την πώληση

• 1 έτος εγγύηση ποιότητας

• Απομακρυσμένη τεχνική υποστήριξη (λογισμικό + βίντεο)

• Επιτόπια εγκατάσταση, θέση σε λειτουργία και εκπαίδευση χειριστή (προαιρετικά)

• Γρήγορη αντικατάσταση κρίσιμων ανταλλακτικών
